如何用Electron+vue+vite构建桌面端应用(三)

Electron
留言

一期我们介绍了完整的 Vue3 项目的搭建及配套工具的使用如何用 Electron+vue+vite 构建桌面端应用(二)。今天主要介绍我们的重点，electron 实战开发中常用到的工具及常用功能介绍

打包工具 electron-builder 常用配置说明

在第一期中我们直接使用了 electron-builder 打包，并没有做详细的介绍，今天介绍下 electron-builder 的配置项及在使用过程中遇到的问题，更加详细的介绍还是要参考官网electron-builder

{
  appId: "com.electron.app",
  productName: "ElecronApp", //项目名 这也是生成的exe文件的前缀名
  copyright: "****", //版权信息
  asar: true, // 是否用asar压缩
  // 输出文件夹
  directories: {
    output: "release/${version}",
  },
  files: ["dist", "resources"], //需要打包的文件
  mac: {
    icon: "resources/icons/mac/icon.icns",
    target: ["dmg"],
    artifactName: "${productName}_${version}.${ext}", // 输出包名格式
  },
  win: {
    requestedExecutionLevel: "requireAdministrator", // 管理员权限运行 这里开启管理员权限将会禁止拖拽事件
    icon: "resources/icons/win/icon.ico",
    target: [
      {
        target: "nsis",
        arch: ["x64"],
      },
    ],
    artifactName: "${productName}_${version}.${ext}",
  },
  nsis: {
    oneClick: false, // 是否一键安装
    allowElevation: true, // 允许请求提升。 如果为false，则用户必须使用提升的权限重新启动安装程序。
    perMachine: false,
    allowToChangeInstallationDirectory: true, // 允许修改安装目录
    deleteAppDataOnUninstall: false, // 卸载是否删除appData
    installerIcon: "", // 安装程序图标
    uninstallerIcon: "", //卸载程序图标
    createDesktopShortcut: true, // 创建桌面快捷方式
    createStartMenuShortcut: true, // 创建开始菜单快捷方式
    shortcutName: "electronApp", // 快捷方式名称
    include: "./installer.nsh", // 包含的自定义nsis脚本。这里设置了默认安装路劲
  },
  publish: [
    {
      provider: "generic",
      url: "****", // 更新包发布地址
    },
  ],
}

生成图标 electron-icon-builder

一个图标生成器，用于生成 electron 包所需的所有图标文件

yarn add electron-icon-builder -D

如果 phantomjs 无法下载可以访问phantomjs手动下载，然后放到C:\Users\Administrator\AppData\Local\Temp\phantomjs\phantomjs-2.1.1-windows.zip

先找 UI 要一张 1024*1024 尺寸的 png 图标
执行命令

./node_modules/.bin/electron-icon-builder --input=D:\\study\\electron\\electron-vue-vite-template\\resources\\icon.png --output=./resources/

注意
input 参数是文件绝对路径，output 参数是相对路径

执行成功后即可看到生成的各种尺寸的图标，方便后期修改打包应用图标

在 main 文件夹下新建 utils 文件夹，新建 icon.ts 文件

const resolve = (relativePath: string) => path.resolve(__dirname, relativePath);

export const getIcon = () => {
  if (process.platform === "darwin") {
    return resolve("../../resources/icons/mac/icon.icns");
  } else if (process.platform === "win32") {
    return resolve("../../resources/icons/win/icon.ico");
  } else {
    return resolve("../../resources/icons/png/256x256.png");
  }
};

安装调试工具 vue devtools

尽管有 npm 上有 electron-devtools-installer 包，安装后发现并不好用，还是自己来封装下，因为我们的项目使用的是 vue，我们直接封装了 vue devTools

在 utils 文件夹下新建 devtools.ts 文件

import { app, BrowserWindow, session } from "electron";
import fs from "fs";
import { homedir } from "os";
import { join } from "path";

const home = homedir();
const dir = (...paths: string[]) => join(home, ...paths);

/** vue devtool 扩展id */
const vueExtensionId = "nhdogjmejiglipccpnnnanhbledajbpd";

/** Chrome 用户数据基础目录 */
const ChromeUseDataBaseDirMap: Record<string, string> = {
  darwin: dir("/Library/Application Support/Google/Chrome"),
  win32: dir("/AppData/Local/Google/Chrome/User Data"),
};

const profileDirRegex = /^Default$|^Profile \d+$/;

const chromeUseDataBaseDir = ChromeUseDataBaseDirMap[process.platform];

/**
 * 加载 Vue Devtools
 */
export function loadVueDevtools() {
  if (app.isPackaged) return;
  if (session.defaultSession.getExtension(vueExtensionId)) return;

  if (!fs.existsSync(chromeUseDataBaseDir)) return;

  const profilePaths: string[] = [];

  fs.readdirSync(chromeUseDataBaseDir).forEach((it: string) => {
    if (!profileDirRegex.test(it)) return;

    const path = join(chromeUseDataBaseDir, it);
    const dir = fs.statSync(path);

    if (dir.isDirectory()) profilePaths.push(path);
  });

  const vueDevToolPath = profilePaths
    .map((it) => {
      const path = join(it, "Extensions", vueExtensionId);

      if (!fs.existsSync(path)) return false;

      return fs
        .readdirSync(path)
        .map((it: any) => {
          const sp = join(path, it);
          const dir = fs.statSync(path);

          if (dir.isDirectory() && fs.existsSync(join(sp, "manifest.json")))
            return sp;

          return;
        })
        .filter(Boolean)[0];
    })
    .filter(Boolean)[0];

  if (vueDevToolPath) {
    console.log(`Vue DevTools Path:>> `, vueDevToolPath);
    session.defaultSession.loadExtension(vueDevToolPath);
  }
}

/**
 * 打开 Devtools
 */
export function openDevTools($win: BrowserWindow) {
  if (!$win) return;
  if (app.isPackaged) return;

  $win.webContents.openDevTools({ mode: "detach" });
}

/**
 * 关闭 Devtools
 */
export function closeDevTools($win: BrowserWindow) {
  if (!$win) return;
  if (app.isPackaged) return;

  $win.webContents.closeDevTools();
}

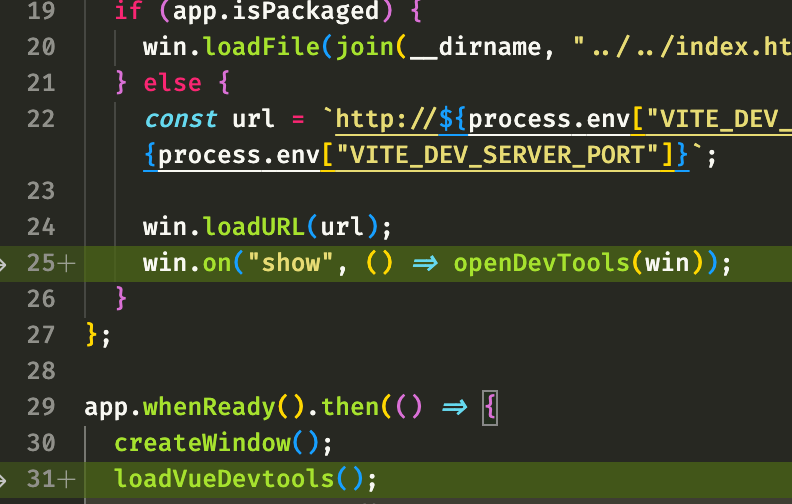

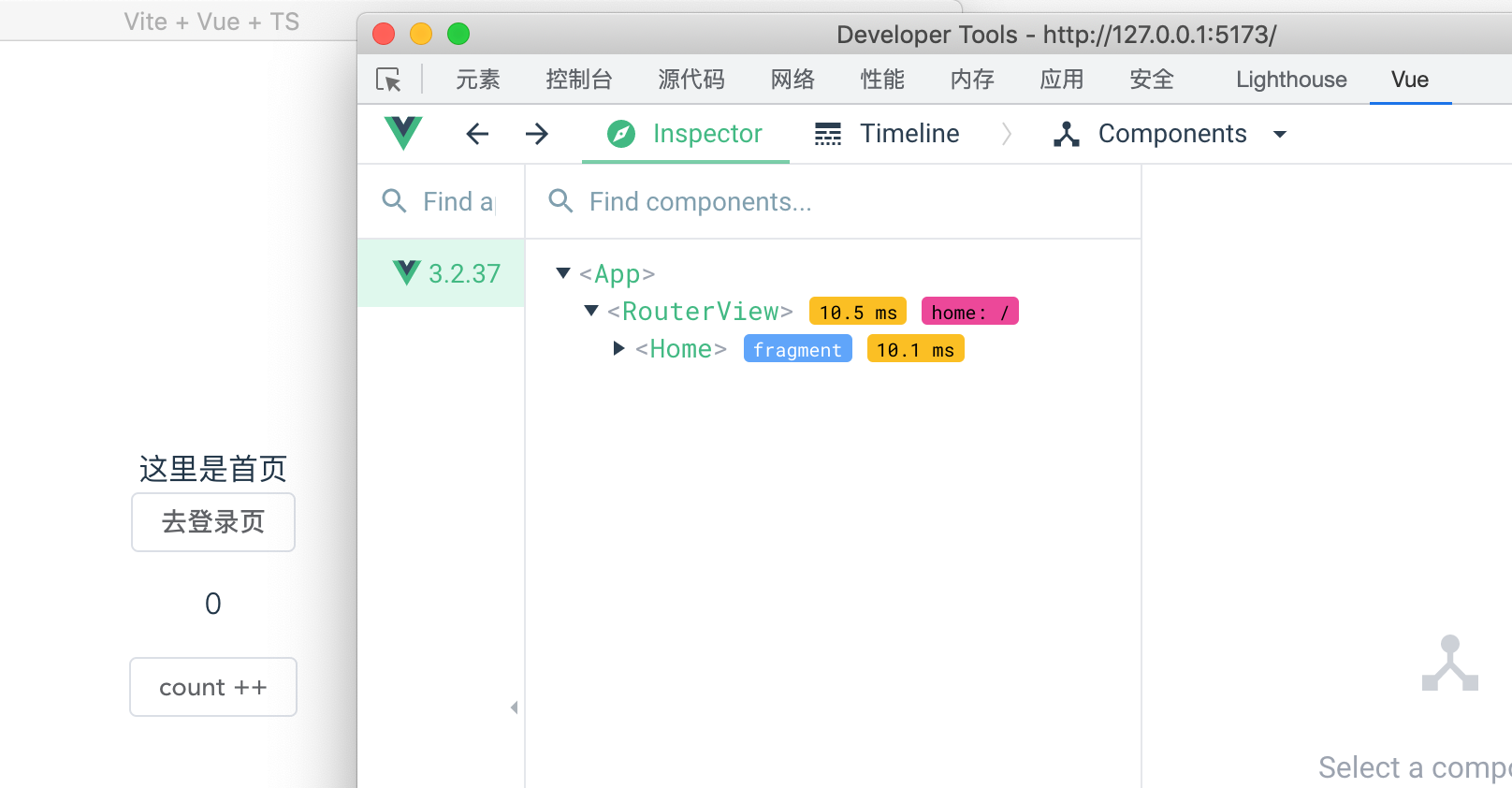

窗口创建完后开始加载 vueDevtool,窗口显示的时候自动打开 Devtool，vue DevTool 加载成功

生成日志 electron-log

electron 应用打包后我们要知道当前安装的应用的运行情况，生成本地日志是非常有必要的，这里采用开源工具包 electron-log 实现
它不仅可以用于 Electron 应用中也可以用在任何 node.js 的应用中。

yarn add electron-log -D

在 utils 文件夹中新建 log.ts

import { app } from "electron";
import log from "electron-log";

/**
 * 支持下列日志等级
 * error,
 * warn,
 * info,
 * verbose,
 * debug,
 * silly
 *
 * 日志文件位置
 * on Linux: ~/.config/{app name}/logs/{process type}.log
 * on macOS: ~/Library/Logs/{app name}/{process type}.log
 * on Windows: %USERPROFILE%\AppData\Roaming\{app name}\logs\{process type}.log
 */

let date = new Date();
const dateStr =
  date.getFullYear() + "-" + (date.getMonth() + 1) + "-" + date.getDate();
// 修改日志文件名
log.transports.file.fileName = dateStr + ".log";
// 修改日志格式
log.transports.file.format =
  "[{m}-{d} {h}:{i}:{s}.{ms}] [{level}]{scope} {text}";
// 设置日志文件大小上限, 达到上限后备份文件并重命名未**.old.log,有且仅有一个备份文件
log.transports.file.maxSize = 3 * 1024 * 1024;

// 打包后禁用console输出
if (app?.isPackaged) {
  log.transports.console.level = false;
}

export default log;

查询本地日志文件可看到，日志记录成功

[2022-07-23 17:50:05.923] [error] error
[2022-07-23 17:50:05.929] [warn]  warn
[2022-07-23 17:50:05.929] [info]  info
[2022-07-23 17:50:05.930] [verbose] verbose
[2022-07-23 17:50:05.930] [debug] debug
[2022-07-23 17:50:05.931] [silly] silly

对于 electron-log 日志在 windows 系统控制台中输出中文乱码，可通过添加 chcp 65001 解决

// package.json
{
  "scripts": {
    "dev": "chcp 65001 && vite"
  }
}

在渲染进程中如果想使用 log 输出运行日志，可以将 log API 通过 preload 暴露出来供渲染进程使用

// preload/index.ts
import log from "../main/utils/log";
// ...

contextBridge.exposeInMainWorld("log", log);

electron+vue 项目多窗口配置

在 electron 项目开发中我们的需求一般不会只有一个窗口，那么如何创建多个 electron 窗口呢？我们知道BrowserWindowAPI 可以创建并控制浏览器窗口，在本项目 main/index.ts 中就创建了一个窗口

const win = new BrowserWindow({
  width: 800,
  height: 600,
  icon: getIcon(),
  webPreferences: {
    preload: path.join(__dirname, "../preload/index.js"),
  },
});
if (app.isPackaged) {
  win.loadFile(join(__dirname, "../../index.html"));
} else {
  const url = `http://${process.env["VITE_DEV_SERVER_HOST"]}:${process.env["VITE_DEV_SERVER_PORT"]}`;

  win.loadURL(url);
  win.on("show", () => openDevTools(win));
}

这里窗口内容用的是本地 index.html 文件渲染结果，如果要新开一个窗口，可以新建一个 index.html 用同样的方式去渲染。但是我们项目中完全可以以访问其他路由的形式去新开窗口

const createUpdateWin = () => {
  const win = new BrowserWindow({
    width: 800,
    height: 600,
    icon: getIcon(),
    webPreferences: {
      preload: join(__dirname, "../preload/index.js"),
    },
  });

  let windowUrl;
  if (app.isPackaged) {
    windowUrl = "file://" + join(__dirname, "../../index.html");
  } else {
    windowUrl = `http://${process.env["VITE_DEV_SERVER_HOST"]}:${process.env["VITE_DEV_SERVER_PORT"]}`;
  }
  win.loadURL(windowUrl + "#/update"); // 以hash路由形式访问

  win.on("show", () => openDevTools(win));
  win.on("hide", () => closeDevTools(win));

  return win;
};

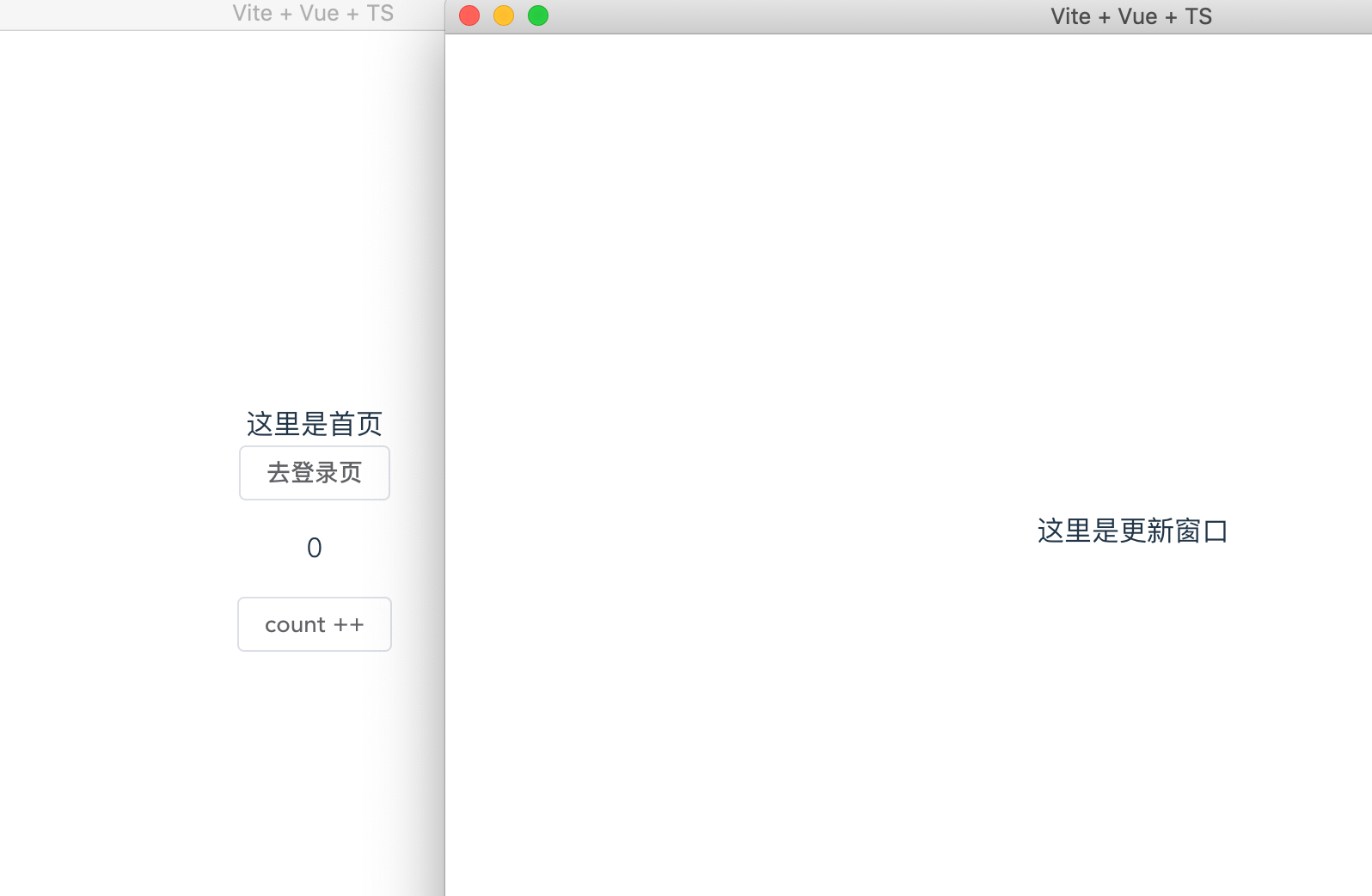

这样就可以新开启一个 update 窗口，访问的是/update 路由

electron 进程间通信

为了确保应用安全，自 Electron 12 以来，默认情况下已启用上下文隔离，并且它是所有应用程序推荐的安全设置。
启用上下文隔离之后，Electron 提供一种专门的模块来无阻地帮助您完成这项工作。 contextBridge 模块可以用来安全地从独立运行、上下文隔离的预加载脚本中暴露 API 给正在运行的渲染进程。
为了在渲染进程中使用 ipcRenderer 需要在 preload 脚本中将 ipcRenderer 暴露出来
编写 preload/index.ts

import { contextBridge, ipcRenderer } from "electron";

contextBridge.exposeInMainWorld("ipcRenderer", ipcRenderer);

渲染进程发送消息给主进程

ipcRenderer.send("login", "loginSuccess");

主进程接收消息

ipcMain.on("login", (event, arg) => {
  console.log(arg); // loginSuccess
});

主进程发消息给渲染进程

win?.webContents.send("showNormalIcon");

渲染进程接收消息

ipcRenderer.on("showNormalIcon", () => {
  showNormalIcon.value = true;
});

具体还有其他 ipcRenderer 的 api 可以参考官网ipcRenderer

窗口最大化与最小化

根据上面进程间通信方法我们来实现窗口的最大化与最小化

渲染进程中

const minimizeWin = () => {
  ipcRendererSend("minimize-win");
};

const showNormalIcon = ref(false);
const maximizeWin = () => {
  ipcRendererInvoke("maximize-win").then((res) => {
    if (res === "showNormalIcon") {
      showNormalIcon.value = true;
    } else if (res === "showMaximizeIcon") {
      showNormalIcon.value = false;
    }
  });
};

const closeWin = () => {
  ipcRendererSend("close-win");
};

主进程中

/**
 * 窗口最小化
 */
ipcMainOn("minimize-win", (event) => {
  const win = BrowserWindow.fromId(event.sender.id);
  win?.minimize();
});
/**
 * 窗口最大化与正常化
 */
ipcMainHandle("maximize-win", (event) => {
  const win = BrowserWindow.fromId(event.sender.id);
  if (win?.isMaximized()) {
    win.unmaximize();
    return "showMaximizeIcon";
  } else {
    win?.maximize();
    return "showNormalIcon";
  }
});
/**
 * 关闭窗口
 */
ipcMainOn("close-win", () => {
  electronApp.quit();
});

实现托盘及托盘菜单

桌面端应用一般都会有托盘菜单，这里根据 electron 提供的 Menu 和 Tray 来实现

let $tray: Tray | null = null;

const setMenu = (electronApp: IElectronApp) => {
  const menu = [
    {
      label: "打开ElectronApp",
      click: () => electronApp.showMainWin(),
    },
    {
      icon: getLogout(),
      label: "退出",
      click: () => electronApp.quit(),
    },
  ];
  if ($tray) {
    // 绑定菜单
    $tray.setContextMenu(Menu.buildFromTemplate(menu));
  }
};

const createTray = (electronApp: IElectronApp) => {
  // 生成托盘图标及其菜单项实例
  $tray = new Tray(
    path.join(__dirname, "../../../resources/icons/png/16x16.png")
  );
  // 设置鼠标悬浮时的标题
  $tray.setToolTip("ElectronApp");
  // 设置菜单
  setMenu(electronApp);
};

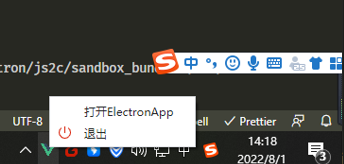

可以看到托盘菜单已生成

全量更新与增量更新

全量更新

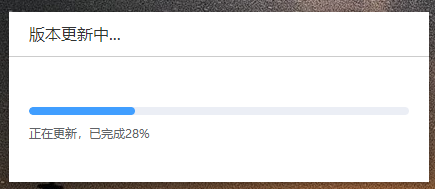

全量更新是利用官方提供的 autoUpdater 来实现的，即将打包后的新版本包下载下来并重新安装
安装 electron-updater

yarn add electron-updater@5.0.1 -D

新建 electron/main/modules/fullUpdate.ts

import { BrowserWindow } from "electron";
import { autoUpdater, UpdateInfo } from "electron-updater";

const fullUpdate = (window: BrowserWindow): void => {
  // 检查到新版本
  autoUpdater.once("update-available", (info: UpdateInfo) => {
    window.webContents.send("update-available", {
      message: `版本更新中...`,
    });
  });

  // 已经是新版本
  autoUpdater.on("update-not-available", (info: UpdateInfo) => {
    window.webContents.send("update-not-available", {
      message: `当前版本已经是最新 v ${info.version}`,
    });
  });

  // 更新下载中
  autoUpdater.on("download-progress", ({ percent }: { percent: number }) => {
    window.setProgressBar(percent / 100);
    window.webContents.send("download-progress", {
      percent: percent.toFixed(0),
    });
  });

  // 更新下载完毕
  autoUpdater.once("update-downloaded", () => {
    window.webContents.send("update-downloaded", {
      message: "更新完成",
    });
    autoUpdater.quitAndInstall();
  });

  // 检查更新出错
  autoUpdater.on("error", (error) => {
    window.webContents.send(
      "update-error",
      {
        message: "检查更新出错",
      },
      error
    );
  });
};

export default fullUpdate;

在 electron-builder.json 中

"publish": [
  {
    "provider": "generic",

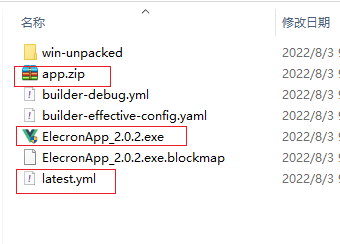

    "url": "http://127.0.0.1:3000/" // 把生成的exe文件和latest.yml文件放到这个静态服务器下 方便下载更新包
  }
]
// mainWin.ts
// 在主进程中处理检查更新，根据版本号升级判断是否全量更新还是增量更新
ipcMainHandle("checkUpdate", async () => {
  if (!app.isPackaged) return;
  if (process.platform !== "win32") return;
  const [err, res] = await sync(getAppVersion());
  if (err) {
    console.error(err);
    log.error(err);
    return;
  }
  log.info("remoteVersion:", res);
  log.info("currentVersion", pkg.version);
  const remoteVersionArr = res.split(".");
  const currentVersionArr = pkg.version.split(".");
  if (Number(remoteVersionArr[0]) > Number(currentVersionArr[0])) {
    // 开启全量更新
    const [err, res] = await sync(autoUpdater.checkForUpdates());
    if (err) {
      console.error(err);
      log.error(err);
    }
    if (res) {
      win.setMinimumSize(420, 170);
      win.setSize(420, 170, false);
      win.center();
    }
    return true;
  } else if (
    Number(remoteVersionArr[1]) > Number(currentVersionArr[1]) ||
    Number(remoteVersionArr[2]) > Number(currentVersionArr[2])
  ) {
    // 开启增量更新
    win.setMinimumSize(420, 170);
    win.setSize(420, 170, false);
    win.center();
    const localPath = join(app.getPath("exe"), "../resources/");
    log.info("localPath", localPath);
    getRemoteZipToLocal(publishUrl + "app.zip", "app.zip", "./", win)
      .then((res) => {
        if (res) {
          const unzip = new AdmZip("app.zip");
          win.hide();
          unzip.extractAllTo(localPath, true, true);
          app.relaunch({ args: process.argv.slice(1).concat(["--relaunch"]) });
          electronAppInstance.quit();
        }
      })
      .catch((err) => log.error(err));
    return true;
  }
  return false;
});

根据 autoUpdater 提供的监听将更新状态发送到渲染进程中显示出来

增量更新

有时候我们改动比较小不想全部下载下来重新安装，只想替换修改的部分，这时需要用到 electron 增量更新

常用的增量更新有两种方案：

  1. 设置 asar:false
  2. app.asar.unpacked + app.asar

因为我们的项目会经常改动主进程代码且主进程文件只能打包到 app.asar，综合考虑采用方案 1 比较合适。

设置 asar:false 之后我们看到 resources 文件夹中 app 是未打包的，我们只需将更新包的 app 文件夹压缩成 app.zip 放到服务器，渲染进程检测增量更新通知主进程，主进程下载 app.zip，解压替换重启就可以。
这里需要在打包时生成 app.zip，electron-builder 提供了打包完成后钩子函数 afterPack，在钩子函数中处理 app 文件夹打包

添加 afterPack 钩子函数

// electron-builder.json
// ...
"afterPack": "./afterPack.ts",
// ...

编辑 afterPack.ts

const path = require("path");
const AdmZip = require("adm-zip");

const afterPack = (context) => {
  let targetPath;
  if (context.packager.platform.nodeName === "darwin") {
    targetPath = path.join(
      context.appOutDir,
      `${context.packager.appInfo.productName}.app/Contents/Resources`
    );
  } else {
    targetPath = path.join(context.appOutDir, "./resources");
  }
  const unpackedApp = path.join(targetPath, "./app");
  var zip = new AdmZip();
  zip.addLocalFolder(unpackedApp);
  // 删除不常更改的包，减小更新包zpp.zip大小
  zip.deleteFile("node_modules/axios/");
  zip.deleteFile("node_modules/adm-zip/");
  zip.deleteFile("node_modules/element-plus/");
  zip.deleteFile("node_modules/@element-plus/");
  zip.deleteFile("node_modules/normalize.css/");
  zip.deleteFile("node_modules/pinia/");
  zip.deleteFile("node_modules/sqlite3/");
  zip.deleteFile("node_modules/sequelize/");
  zip.deleteFile("node_modules/vue/");
  zip.deleteFile("node_modules/@vue/");
  zip.deleteFile("node_modules/vue-router/");

  zip.writeZip(path.join(context.outDir, "app.zip"));
};

module.exports = afterPack;

打包后我们可以看到生成了 app.zip

将这三个文件放到静态服务器上供下载更新

安装 sequelize + sqlite3 用作本地存储(可根据项目需要是否安装)

yarn add sqlite3@5.0.2 sequelize@6.18.0

在 electron/main/modules 下新建 database 文件夹
创建 sequelize.ts,引入 sequelize

import { Sequelize } from "sequelize";

import { getUserDataPath, pathJoin } from "../../utils/common";
import log from "../../utils/log";

const databasePath = pathJoin(getUserDataPath(), "./database.sqlite");

const sequelize = new Sequelize({
  dialect: "sqlite",
  storage: databasePath,
});

export const connectDB = (): Promise<boolean> =>
  new Promise((resolve, reject) => {
    sequelize
      .authenticate()
      .then(() => {
        log.info("Connection has been established successfully.");
        resolve(true);
      })
      .catch((err: any) => {
        log.error("Unable to connect to the database:", err);
        reject(false);
      });
  });

export default sequelize;

开始创建 model
编辑 model/user.ts

import { INTEGER, Model, STRING } from "sequelize";

import sequelize from "../sequelize";

interface IUserModel {
  id: string;
  name: string;
  sex: number;
  mobile: number;
}

const userModel = sequelize.define<Model<IUserModel>>("user", {
  id: {
    primaryKey: true,
    type: STRING(100),
  },
  name: {
    type: STRING(50),
  },
  sex: {
    type: INTEGER,
  },
  mobile: {
    type: INTEGER,
  },
});

export default userModel;

现在已经可以操作数据库了

import sync from "../../utils/sync";
import userModel from "./model/user";
import sequelize, { connectDB } from "./sequelize";
// 连接数据库
const [err] = await sync(connectDB());
if (err) return;

const [err1, res1] = await sync(sequelize.sync());
if (err1) return;
// 插入数据
const [err2, res2] = await sync(
  userModel.create({
    name: "jesse",
    sex: 1,
    id: "13456",
    mobile: 15219498643,
  })
);
console.log(res2);

结束

从 0 开始搭建一个 electron 应用到此已结束，输出结果，一个基本的 electron 应用模板基本搭建完成，包含基础功能如下：

  1. 可开启多个窗口
  2. 可使用 vue devtools 方便调试
  3. 能生成本地运行日志文件
  4. 包含托盘和托盘菜单
  5. 一键打包成 exe
  6. 支持全量更新和增量更新
  7. 本地化 sqlite 存储

后面的 electron 项目都可以快速创建拥有以上功能

源码 Github 仓库：electron-vue-vite-template，如果觉得写得不错还希望给个小星星哦。

参考文章：

  1. Electron~增量更新和全量更新
